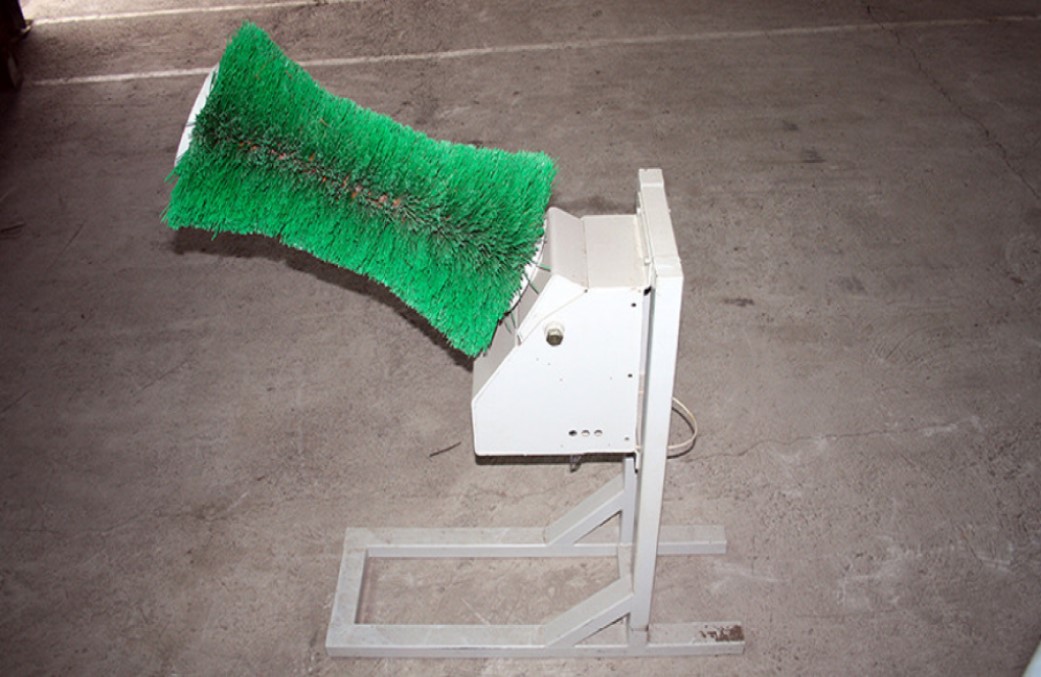

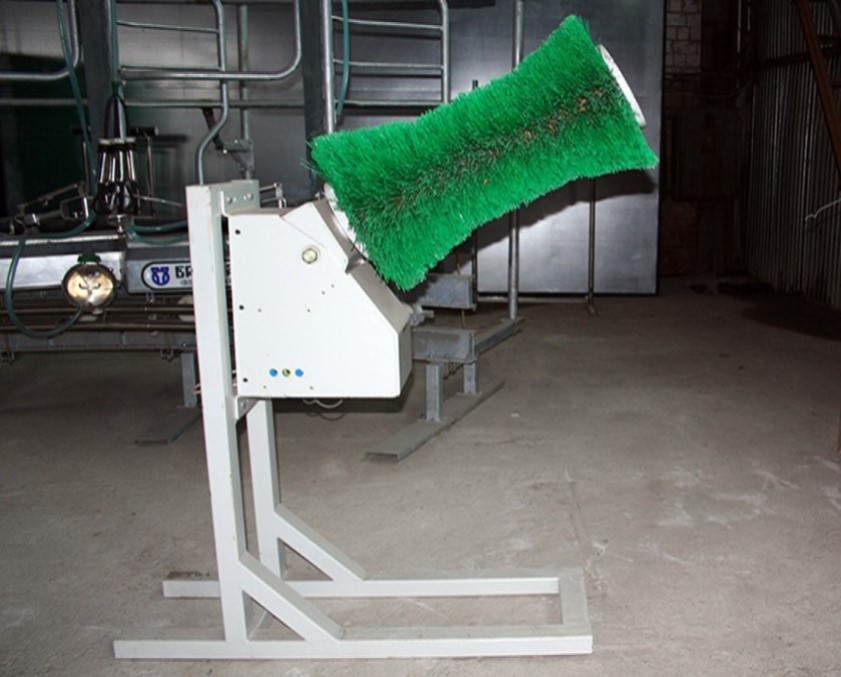

Щітка гігієнічна вертикальна ЩКВ-1 з активним приводом призначена для механічного чесання корів, яке сприяє поліпшенню здоров’я і організації руху корів із зони годування до зони відпочинку та створює комфортні умови для їх життєдіяльності у корівниках при безприв’язному утриманні. Принцип роботи полягає в тому, що коли корова торкається чесалки остання починає безперервно обертатися і, таким чинам, чеше корову, а коли корова відходить від неї – через деякий час перестає обертатися.
Складовими частинами щітки є:
- Корпус. Призначений для встановлення в ньому кронштейна з мотор-редуктором та кріплення щітки до стіни або стійки. Для полегшення монтажу, задню стінку корпуса зроблено з’ємною.
- Кронштейн. Призначений для кріплення на ньому мотор-редуктора та двох підшипників кочення.
- Мотор-редуктор. Черв’ячний мотор-редуктор призначений для приведення в дію робочих органів щітки. Мотор-редуктор монтується вертикально на кронштейні і має 38±5% об/хв. на вихідному валу.
- Підшипники. Елементи опор, що працюють використовучи принцип тертя кочення.
- Вал з дисками. Вал, який проходить через підшипник кочення, кріпиться на вихідній втулці мотор-редуктора і призначений для встановлення на ньому дисків.
- Електронний блок управління. Призначений для автоматизованого управління процесом чесання та забезпечує захист обладнання від механічного та електричного перевантаження, короткого замикання.
Щітка являє собою збірну конструкцію, основою якої є корпус з навішеним на ньому, за допомогою осей, кронштейном, на якому встановлено мотор-редуктор, підшипники кочення, вал з дисками, індуктивний датчик та електронний блок управління.

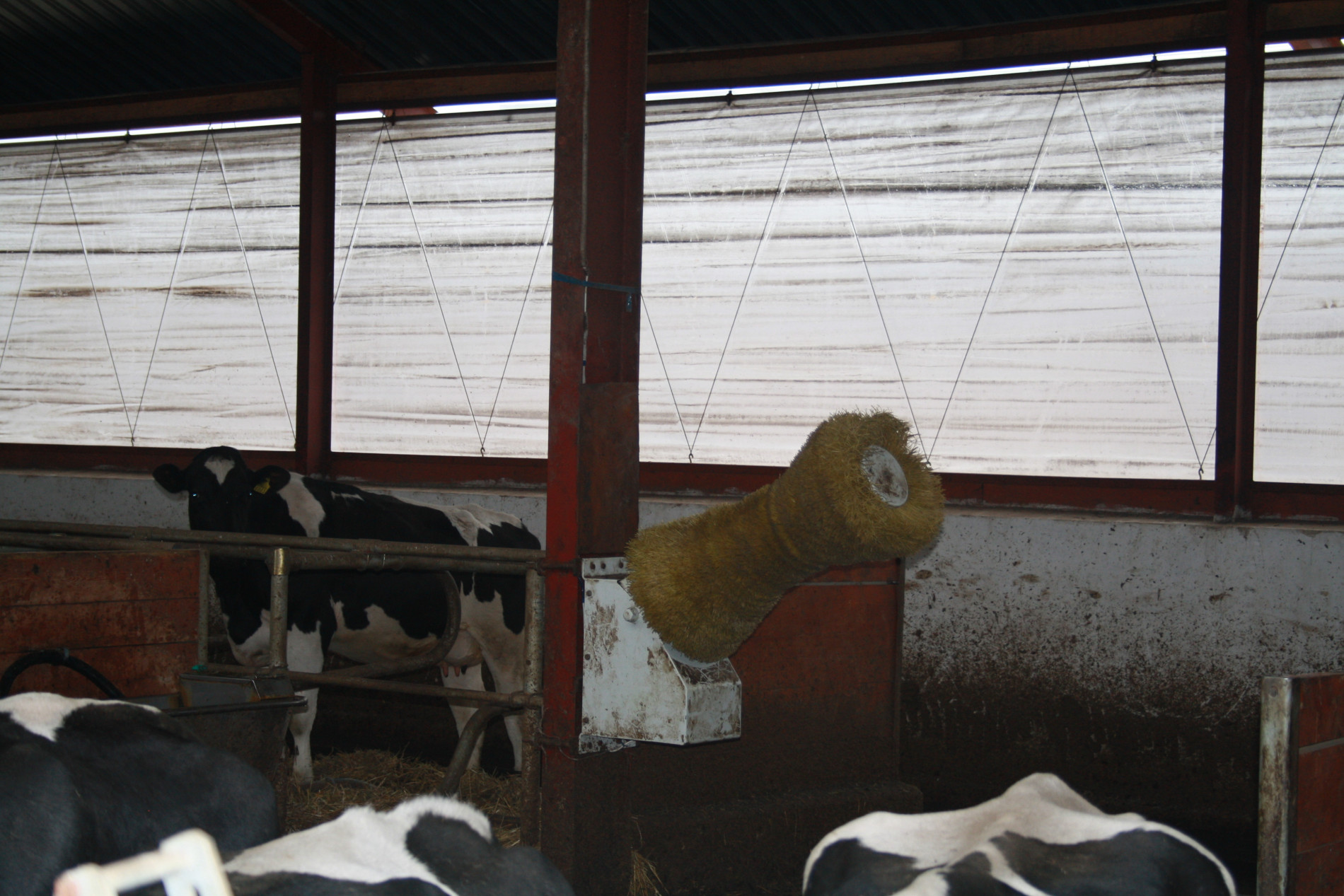

Диски, які призначені для чесання шкіри корови, являють собою литий диск від якого відходять поліпропіленові щетини. Монтаж щітки здійснюється на стінках корівника або стійках через отвори корпуса на анкерні болти або іншим способом, який забезпечує надійне кріплення щітки.
