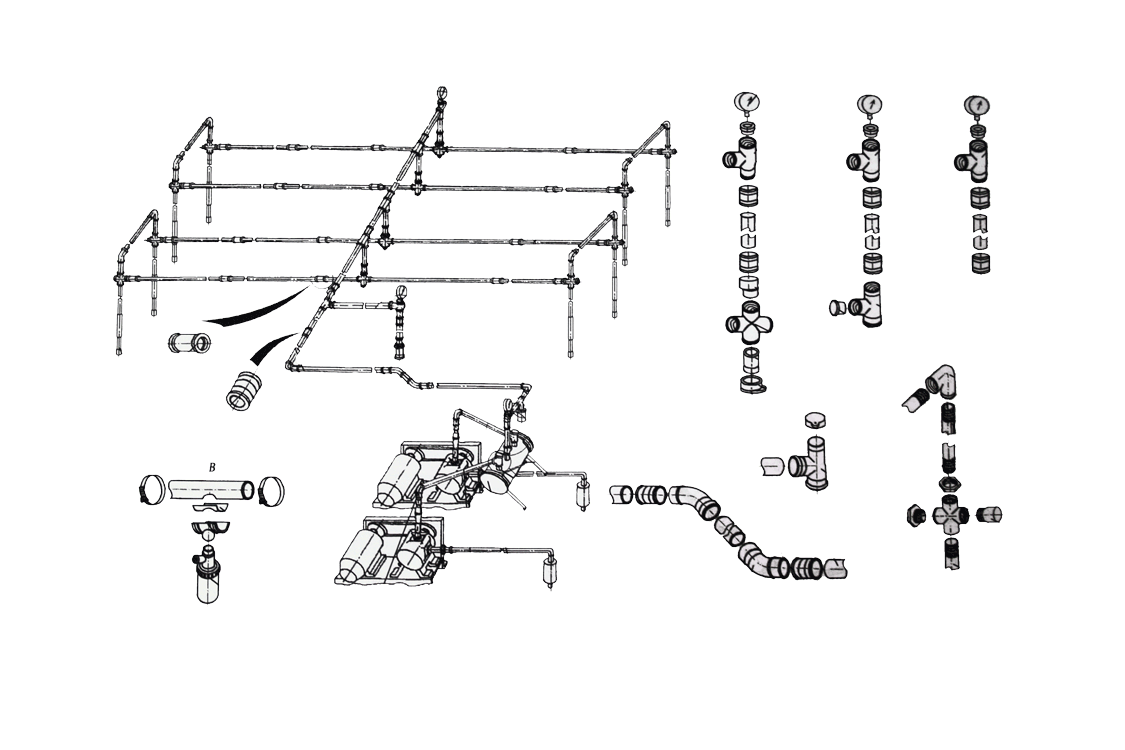

Лінія вакуумна може бути виготовлена, як з пластмасової труби умовним проходом 75 мм, так і з металевої – умовним проходом 50 мм, і призначена для відсмоктування повітря із складових частин установки, робота яких заснована на різниці атмосферного тиску і розрідження, створеного вакуумними насосами.
Величина вакууму контролюється за показаннями вакуумметрів. Вакуумметр при працюючих доїльних апаратах і заглушених доїльних стаканах повинен показувати вакуумметричний тиск 45 ± 1 кПа (0,47 ± 0,01 кгс / см2).
Регулювання величини вакууму здійснюється налаштуванням датчика вакууму, встановленого в вакуумпровід і забезпечується автоматично зміною числа обертів вакуумного насоса.
Вакуумний регулятор виконує функцію запобіжного клапана при аварійній відмові системи регулювання вакууму. Налаштування вакуумного регулятора здійснюється шляхом зменшення або збільшення кількості регулювальних шайб-грузів на вакуумметричний тиск 47 ± 1 кПа (0,5 ± 0,01 кгс / см2). Для збільшення величини вакууму шайби потрібно додавати, для зменшення – знімати. Для контролю за запасом продуктивності вакуумного насоса служить індикатор. Заслінка індикатора, на яку діє підсмоктуване через вакуумрегулятор повітря, показує наявність підсосу, що в свою чергу визначає запас продуктивності вакуумного насоса. Стрілка заслінки в справній вакуумній системі повинна бути нижче за мітки покажчика.
Захист вакуумної установки від попадання рідини у випадках переповнення молокоприймача забезпечується запобіжною камерою, розташованою перед введенням вакуумпровода в молокоприймач.
Для вирівнювання коливання вакууму в вакуумних лініях і захисту вакуумного насоса від прямого попадання в нього рідини служить вакуумний балон.
