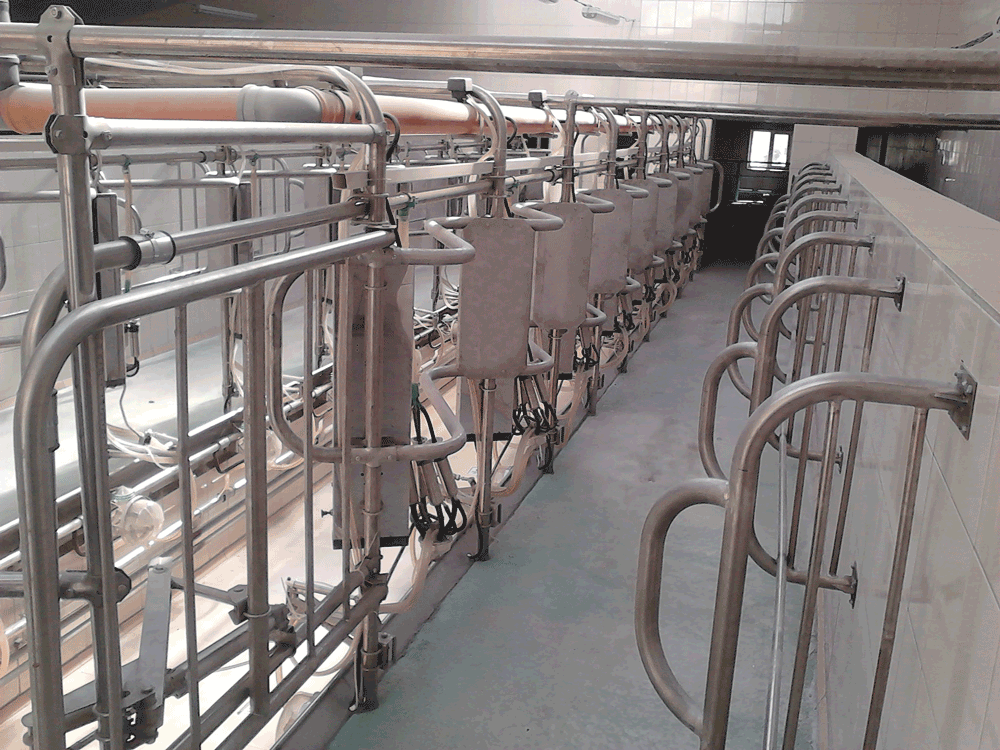

Станки предназначены для фиксации в определенном положении коров во время доения и размещения частей технологического оборудования.
Конструкция станков
 |
 |

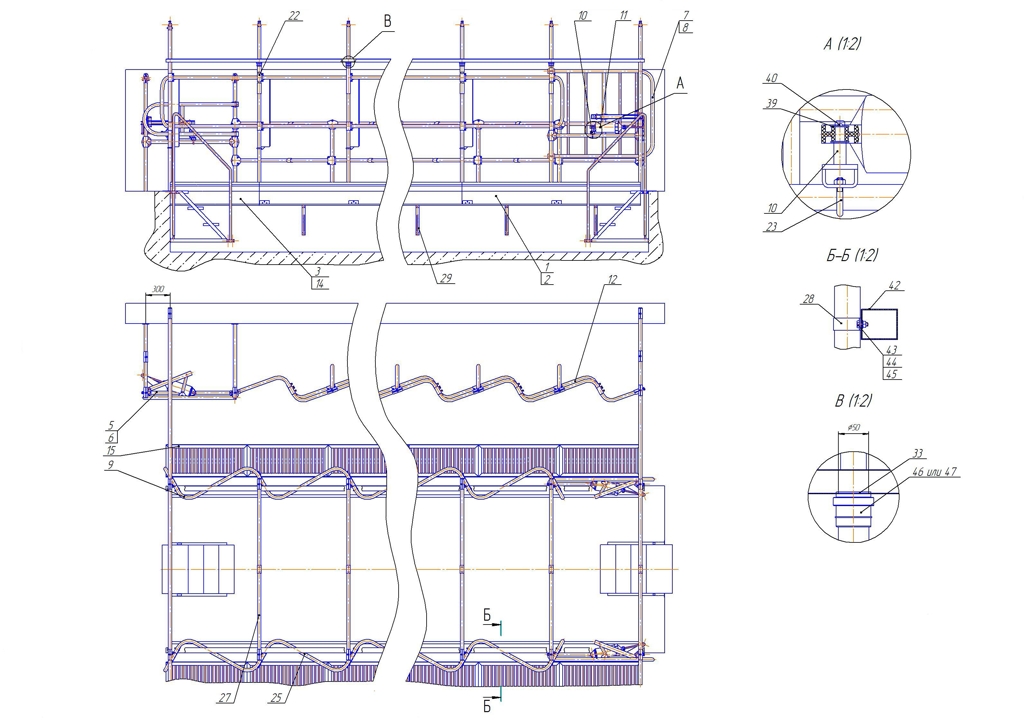

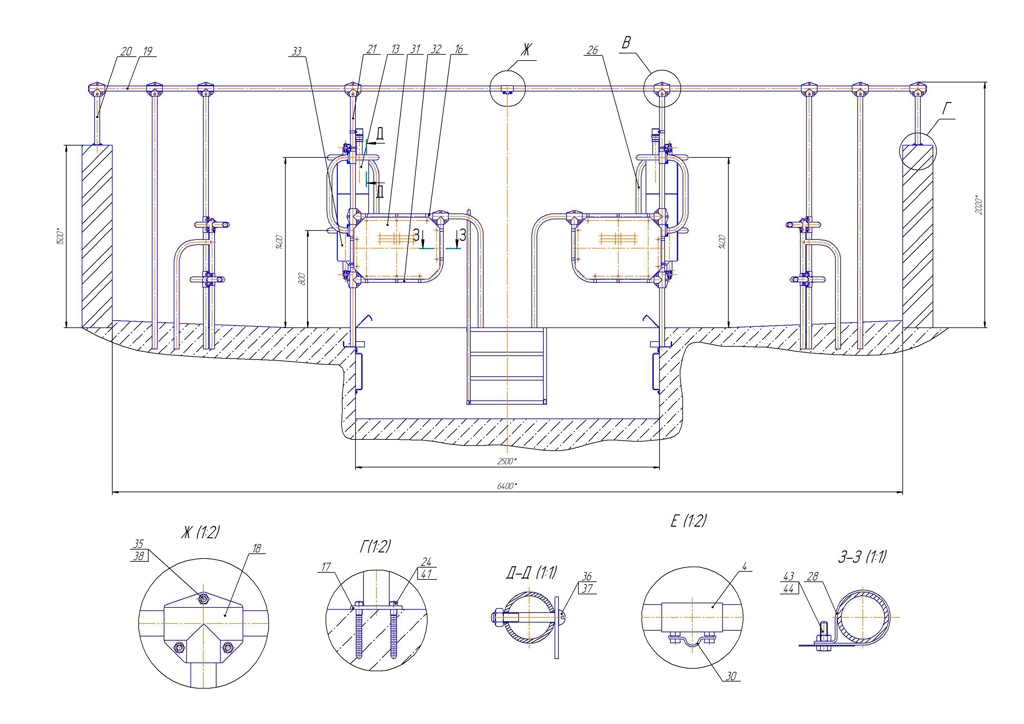

Составные части, детали и стандартные изделия: 1. Облицовка (УДЕ 01.040 А); 2. Облицовка (УДЕ 01.040-01 А); 3. Облицовка (УДЕ 01.050 А); 4. Соединитель (УДЕ 01.060-01); 5. Ворота (УДЕ 01.530); 6. Ворота (УДЕ 01.530-01); 7. Ворота (УДЕ 01.230); 8. Ворота (УДЕ 01.230-01); 9. Ограждения (УДЕ 01.250 А); 10. Кронштейн (УДТ 04.180); 11. Цилиндр (УДТ 09.010); 12. Переднее ограждение (УДЕ 01.500); 13. Щиток (УДЕ 01.300); 14. Облицовка (УДЕ 01.050-01 А); 15. Решетка (РК 00.000); 16. Поручень (УДЕ 01.003); 17. Кронштейн (УДЕ 01.005); 18. Соединитель (УДЕ 01.006); 19. Труба (УДЕ 01.008); 20. Труба (УДЕ 01.008-02); 21. Труба (УДЕ 01.008-03); 22. Зажим (УДЕ 01.009); 23. Скоба (УДЕ 01.014); 24. Дюбель (АДМ 50.009); 25. Гусак (УДЕ 13.001 А); 26. Дуга (УДЕ 13.002); 27. Труба (УДЕ 13.003); 28. Хомут (УДЕ 13.004); 29. Кронштейн (УДЕ 01.271); 30. Прижим (УДЕ 13.006); 31. Письмо (УДЕ 01.015); 32. Дуга (УДЕ 01.016); 33. Заглушка (УДЕ 01.017); 35. Болт М10; 36. Винт А.М8; 37. Гайка М8; 38. Гайка М10; 39. Шайба 16.03.019.
Станки размещаются в доильном зале шириной 5 м. и часть элементов крепится непосредственно к стенам зала. Станки изготовлены из труб покрытых горячим оцинкованием, сборка которых происходит при монтаже с помощью соединительных элементов. Они состоят из двух секций, расположенных по обе стороны рабочей траншеи дояра. Барьер станков со стороны траншеи дояра образован зигзагообразными трубами, закрепленными на стойках. К сборным стойкам прикреплены щитки, защищающие оператора от экскрементов животных. Каждая секция станков оборудована входными и выходными воротами. К стенам доильного зала крепится линия перегородок необходимая для продольной фиксации коров.
